Oszlopok és gerendák





A acél oszlopegy függőleges teherhordó elem, amely a gerendákról, padlókról és tetőkről az alapra továbbítja a nyomóterhelést. Aacél gerendaegy vízszintes elem, amely a terheket egy fesztávon keresztül viszi át és továbbítja azokat oszlopokra vagy falakra. Ezek együtt alkotják az épület teherhordó keretét-: a teher a födémtől a gerendán keresztül az oszlopba, majd le az alapozásig terjed. A megfelelő szakasz és fokozat kiválasztása minden szerephez az, ami a szerkezet biztonságát és gazdaságosságát tartja.







Mindegyik típus más-más terheléshez, fesztávhoz és esztétikailag illik. Íme, mindegyik milyen, hol illik, és miért válassza.







A fenti kategóriák az acélszerkezetekben használt szabványos szerkezeti elemek típusai. Minden típuson belül gyártunk; kérésre nem szabványos szakaszok is kialakíthatók.

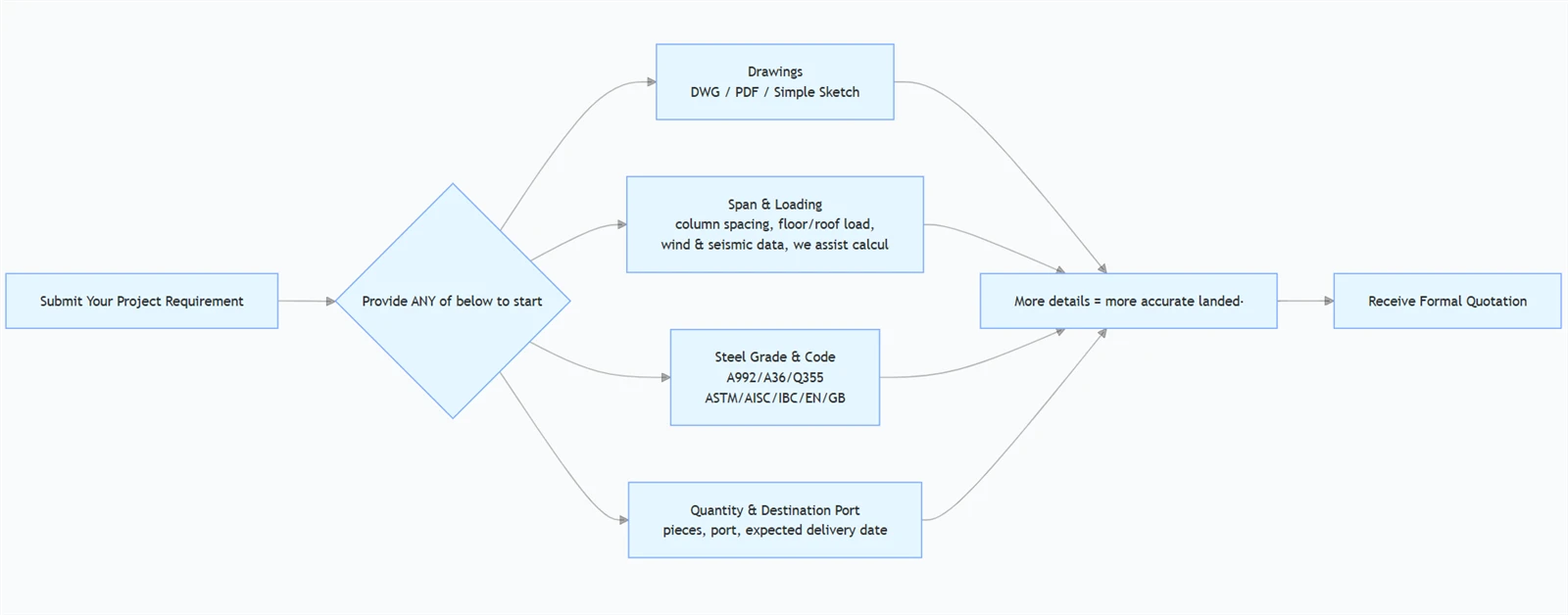

A pontos idézethez küldje el nekünk az alábbiak valamelyikét (kezdésnek elegendő egy vázlat):



 Rajz— DWG, PDF vagy egyszerű vázlat.

 Feszítés és terhelés— öböl mérete, padló-/tetőterhelés, szél- vagy szeizmikus igény (segítünk a számításban).

 Acél minőség és kód— A992 / A36 / Q355 és ASTM / AISC / IBC, EN vagy GB, a webhely igénye szerint.

 Mennyiség és rendeltetési hely— darabok, kikötő és cél szállítási dátum.







Az alábbi sorok egy adott aggodalmat tükröznek, amelyet a B2B vásárlók a rendelés előtt felvetettek, a bizonyítékkal, amelyet valóban meg tudunk mutatni.



A te gondod	Amit valójában csinálunk	Bizonyíték, amit ellenőrizhet
Illik a rajzaimhoz?	Készítsen DWG-ből/vázlatból egyedi hosszokkal, falakkal és csatlakozásokkal	Jóváhagyott gyártási rajzok a gyártás előtt
Valódi az acélminőség?	Malom CQC/anyagtanúsítványok hőnként, minőséghez igazított hegesztés	Kémiai és mechanikai jelentések tételenként
Hogyan történik a minőségellenőrzés?	ISO 9001 rendszer, AWS D1.1 hegesztők, NDT a kritikus hegesztéseken	Ellenőrzési fotók + áruval együtt szállított jegyzőkönyvek
Időben szállítják?	Rögzített FOB menetrendek - 3-4 hetes standard / 6-8 hetes egyedi - írásban megerősítve	Megerősített szállítási dátum minden kiszállításkor
Mibe fog ez valójában kerülni?	Leszállási-költségbecslés (minőség + gyártás + fuvar) a rajz után	Tételes árajánlat, rejtett extrák nélkül
Hogyan kaphatok gyorsan valódi árajánlatot?	Küldjön rajzot (vagy fesztávot, rakományt, mennyiséget, portot) – a mérnökök ajánlással válaszolnak	Írásos tag ajánlás + árajánlat
Kivel fogok valójában foglalkozni?	A mérnökök és a minőségellenőrző rajzokkal és számításokkal válaszol, nem értékesítési követelésekkel	Közvetlen kapcsolattartó pont projektenként









A megfelelő minőség az első lépés a biztonság és a költségek felé. Minden hő kémiai és mechanikai tulajdonságait tudjuk tanúsítani (CQC / malom tanúsítványt biztosítunk).



Standard	Közös használat
ASTM A36 / Q235	Másodlagos és merevítő tagok
ASTM A992 / Q355	Elsődleges oszlopok és gerendák – nagyobb szilárdság, jobb hegeszthetőség
ASTM A500 / A1085	HSS — négyzet / téglalap / kerek üreges profilok
ASTM A572	Nagy-szilárdságú lemezek darutartókhoz és épített{1}}elemekhez
Horganyzott/bevonatos	Külső, magas{0}}nedvesség- és korrózióvédelem



Megjegyzés: szabványos mérnöki gyakorlatot követünk:A fő teherhordó elemek-nagyszilárdságú acélt{1}} használnak; másodlagos tagok szabványos osztályzatokat használnak– biztonságos és olcsóbb, mint a túlzott{0}}mérnöki munka.





A választék több, mint a méret. Ezeket értékeljük Önnel, mielőtt idéznénk:



 Terhelés— holt, éles, szél- és szeizmikus erők hatással vannak a szakaszra és a lejtőre.

 Fesztáv és elhajlás— a hosszabb fesztávokhoz mélyebb tagok szükségesek az elhajlás szabályozásához.

 Magasság és karcsúság— a magasabb oszlopok további tervezést igényelnek a kihajlás elkerülése érdekében.

 Tűzvédelmi minősítés– tűzálló bevonatok- vagy burkolatok, ha a kód megköveteli.

 Korrózió— horganyzás vagy speciális bevonatok kültéri használatra.

 Kódmegfelelés- ASTM / AISC / IBC, EN vagy GB szabványokra építünk, ahogyan az Ön projektje megköveteli.

 Átfutási idő és költségvetés— a szabványos részek gyorsabban szállíthatók; az egyéni felépítésű-tagok hosszabb ideig tartanak, de többet szállítanak.

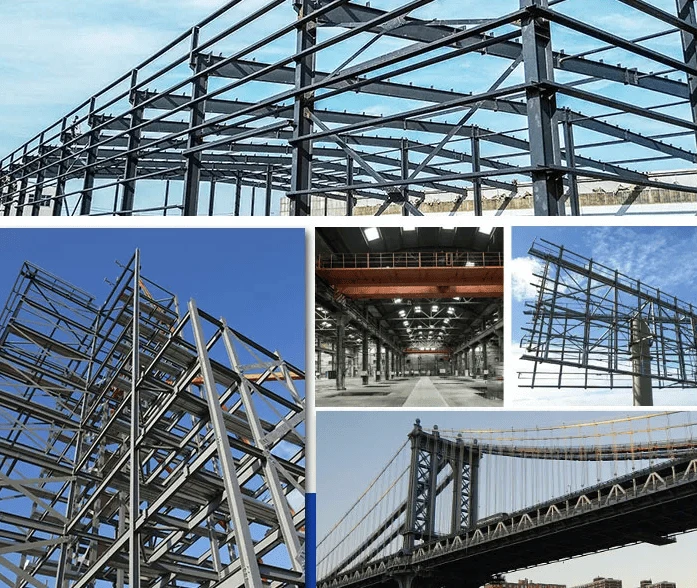

A szerkezeti acél oszlopok és gerendák szinte minden nagy épület vázát alkotják. Tipikus alkalmazások:



Alkalmazás	Tipikus tagok	Amit biztosítunk
Raktárak és gyárak	Oszlopok + szarufák + darutartók	Nagy-mezőkeretek, széloszlopok
Több-emeletes és magasföldszintek	HSS/dobozoszlopok + padlógerendák	Teherhordó oszlopok-, összetett padlók
Sportarénák és csarnokok	Rácsos/csőoszlopok + hosszú fesztávok	Oszlop{0}}ingyenes előtetők, látható keretek
Hidak és emelt szerkezetek	Doboztartók, H-gerendák	Nagy teherbírású-beépített-tartók
Erőművek és olaj/gáz	Nehéz felépítésű{0}}oszlopok + tartók	A kazánok és berendezések acélmunkát támogatnak
Átvitel és távközlés	Rács és pólus szerkezetek	Monopólusok, rácsos tornyok



Árajánlat kérésekor adja meg projektjének típusát – mi a megfelelő tagkombinációt ajánljuk.







Funkció	Acél oszlop	Acél gerenda
Tájolás	Függőleges	Vízszintes / feszítő
Elsődleges szerep	Átviszi a terheket az alapra	Terheket szállít egy fesztávon keresztül
Fő erők	Kompresszió és kihajlás	Hajlítás és nyírás
Tipikus forma	H, doboz, kerek, rácsos	H / I, doboz, csatorna
Fő tervezési szempont	Axiális kapacitás, karcsúság, kihajlás	Hajlítószilárdság, lehajlásszabályozás
Lehorgonyzás	Alaplap az alapba csavarozva	Oszlopokhoz vagy falakhoz csatlakoztatva



Acél vs beton vs fa

	Acél	Konkrét	Faipari
Erő---súly	✔ Magas	✘ Nehezebb	✘ Korlátozott
Telepítési sebesség	✔ Gyors	✘ Hosszan tartó kötés	✔ Mérsékelt
Precíziós gyártás	✔ Pontosan	✘ A mező változékonysága	✘ Kevésbé következetes
Utólagos felszerelés/módosítás	✔ Egyszerű	✘ Nehéz	✘ Korlátozott
Nagy fesztávok	✔ Kiváló	✘ Mérsékelt	✘ Rövid fesztáv



Ipari és kereskedelmi projekteknél a szerkezeti acél az erő, a sebesség és a tervezési szabadság legjobb kombinációját biztosítja.

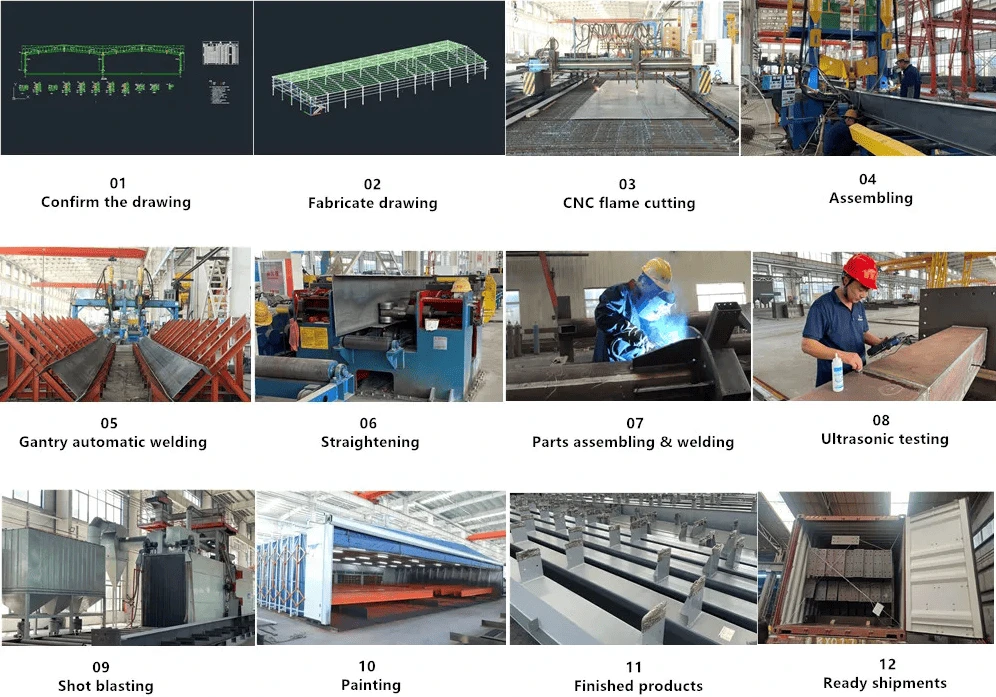

Gyártási folyamat

Teljes házon belüli{0}}gyártósort üzemeltetünk, nem csak viszonteladói raktárt. A teljes folyamat – a rajztól a konténer-betöltéséig – egy fedél alatt irányítható:

Tervezés— erősítse meg rajzát · készítsen gyártási / bolti rajzokat.

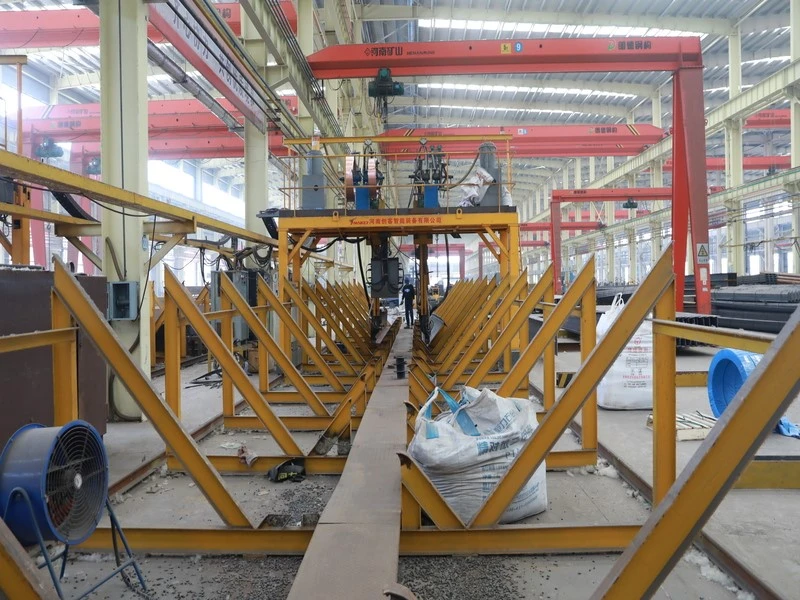

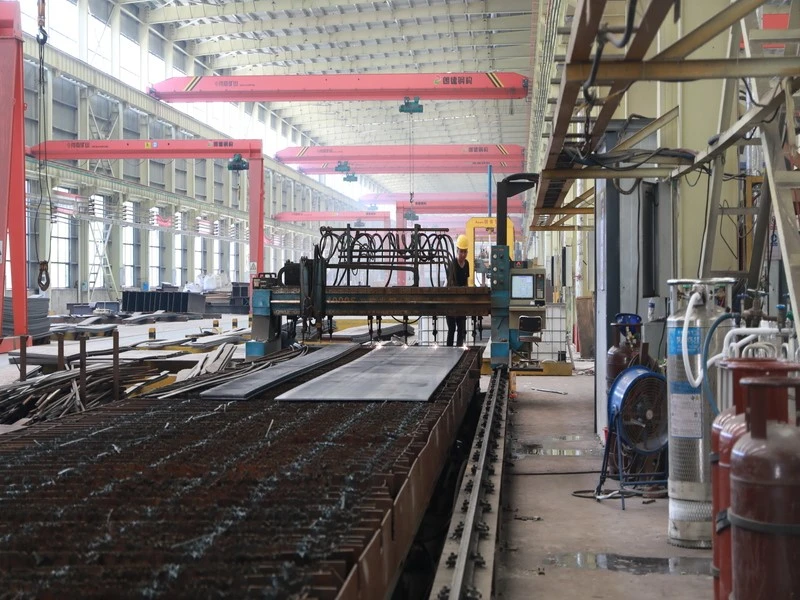

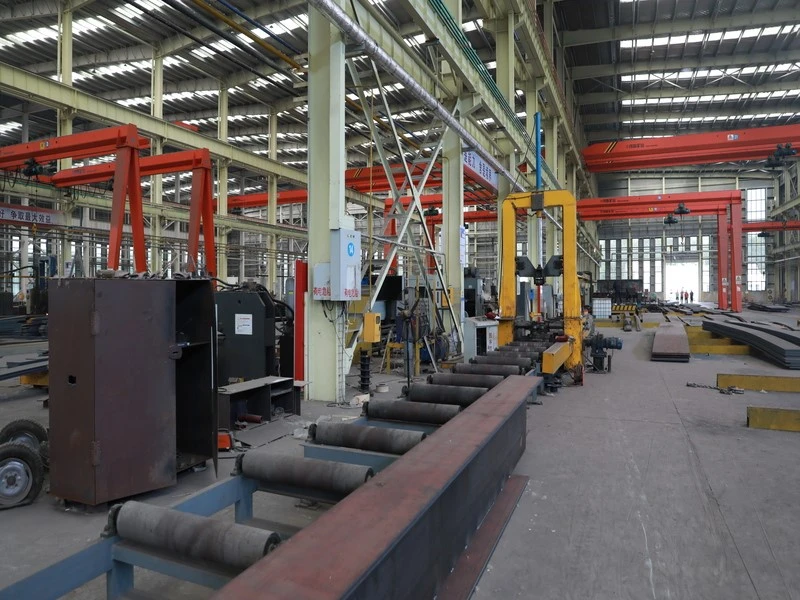

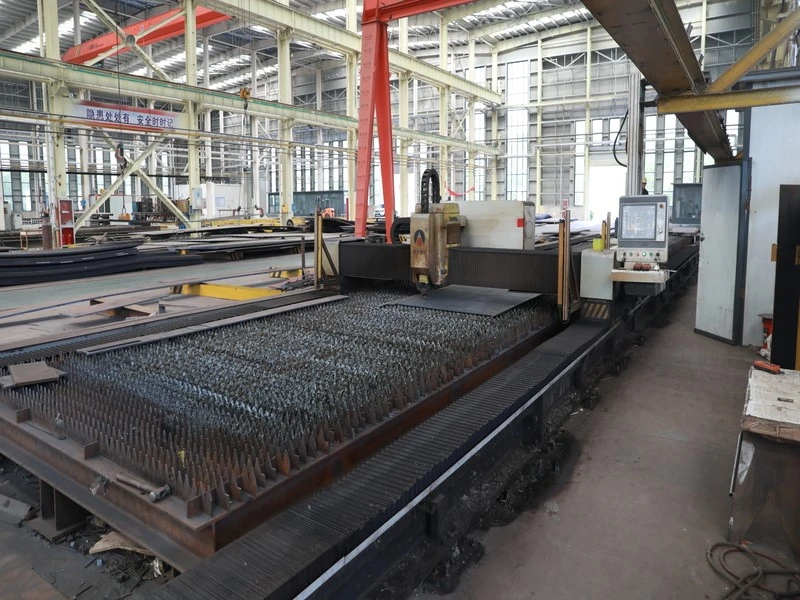

Gyártás— CNC lángvágás · összeszerelés · portálos automata hegesztés · egyengetés.

Összeszerelés és minőségellenőrzés— alkatrészek összeszerelése és hegesztése · ultrahangos tesztelés (UT).

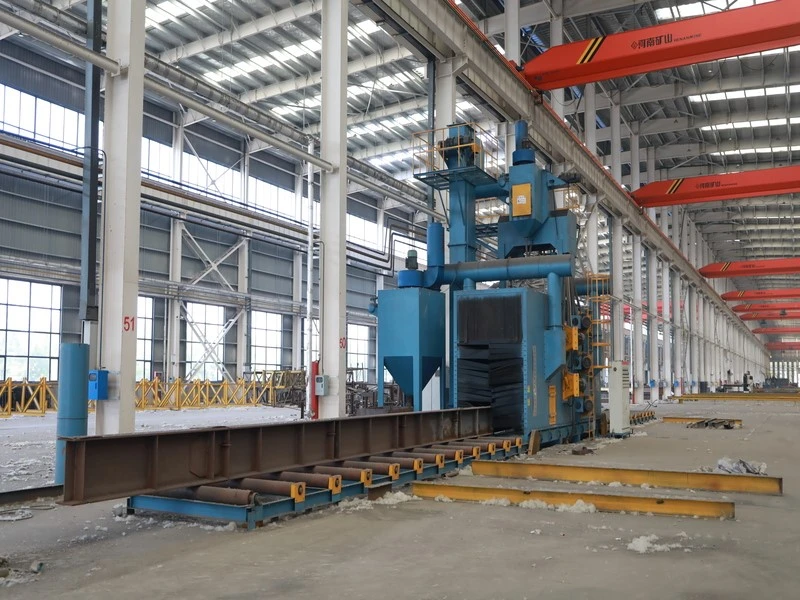

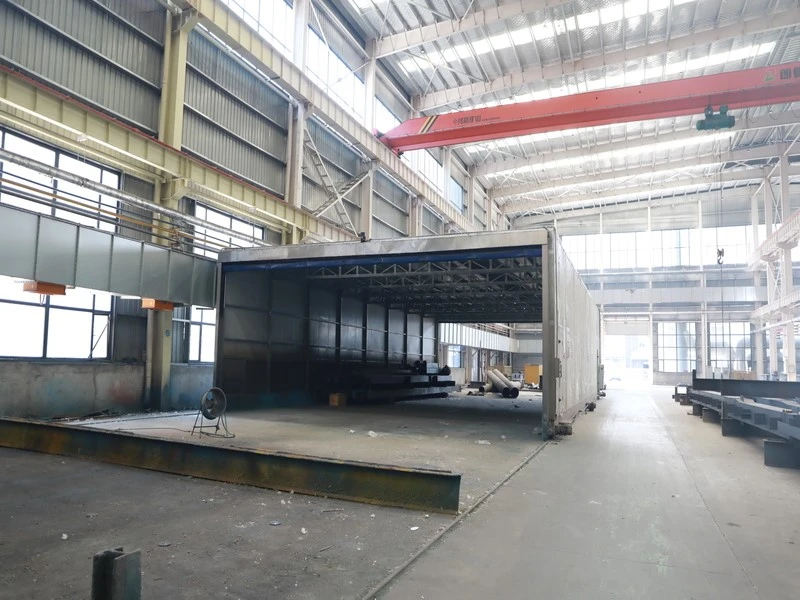

Kikészítés és szállítás— szemcseszórás · festés · késztermékek · szállításra kész.





Gyártási képesség

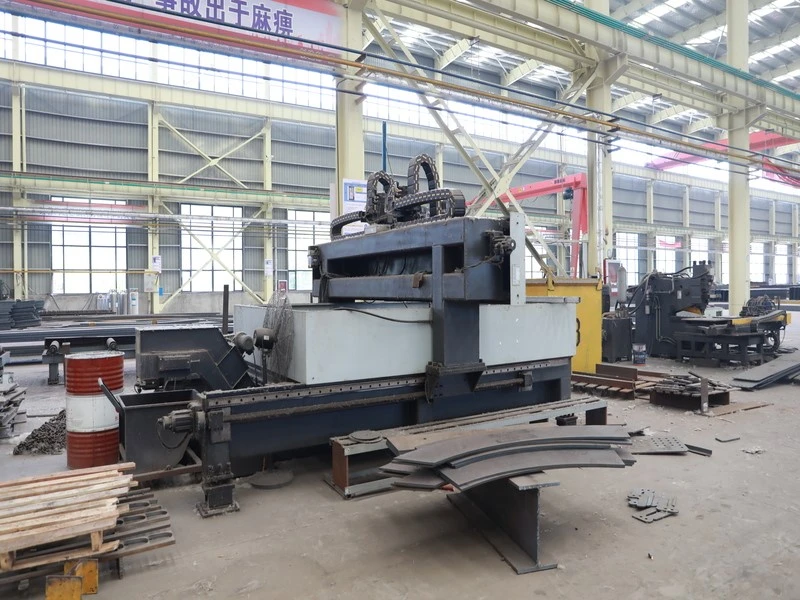

CNC vágás és fúrás, ferdevágás · automatikus, félig{0}}automatikus és merülő-ívhegesztés · koptató szemcseszórás SA 2.5-ig · rozsdamentes festés vagy tüzi-horganyzás · végső méretellenőrzés.

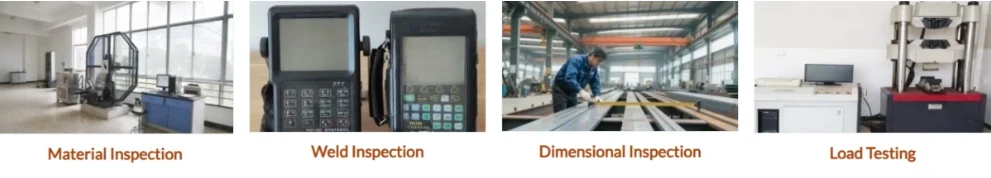

Minőségi kapuk a folyamat során



1. Bejövő acél – minden hőt ellenőriznek a malom tanúsítványa alapján; a kémiai és mechanikai tulajdonságokat a megrendelt minőségre ellenőrzik.

2.A gyártás során – csak AWS D1.1-képzett hegesztők dolgoznak teherhordó kötéseken; a hegesztés jóváhagyott WPS-t követ; a méreteket minden összeszerelési lépésnél ellenőrizni kell.

3. A gyártás után – a kritikus hegesztéseket NDT (ultrahangos UT / mágneses részecske MT) ellenőrzi; megmérik a felület előkészítését, az alapozó/bevonat vastagságát és a végső méreteket.

4. Független ellenőrzés – a csomagolás előtt harmadik fél (SGS / BV / saját mérnök) ellenőrzése is megoldható.





Minőségügyi rendszer

ISO 9001 · minősített QC ellenőrök · kalibrált mérőberendezések · nyomon követhető anyag- és hegesztési nyilvántartások.



Amit az áruval együtt kapsz

Malomanyag-tanúsítványok · hegesztési ellenőrzési jegyzőkönyvek (WPS/PQR) · NDT jelentések · ellenőrzési fotók és videók · csomagolási lista – így Ön hitelesíthet, nem csak bízhat.

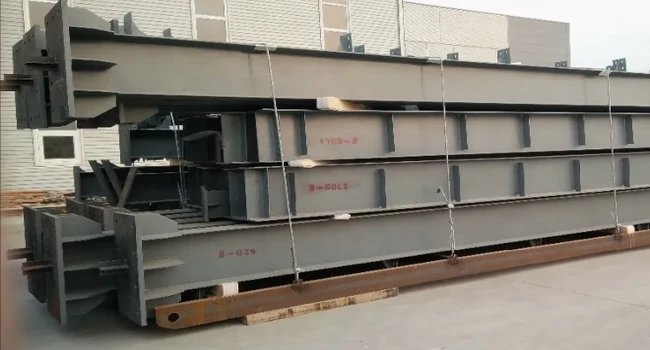

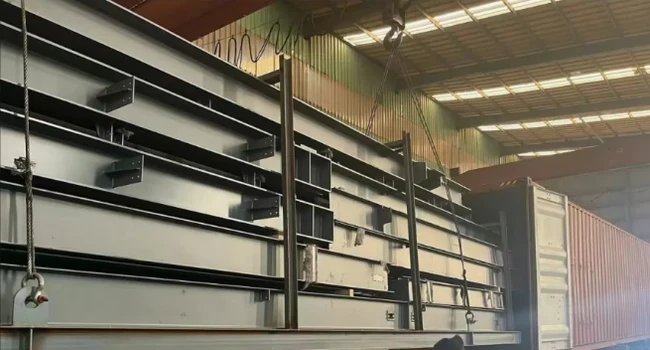

Csomagolás és szállítási módok



Vonatkozás	Mit csinálunk
Csomagolás	Acélszíjakkal csomagolt tagok; rétegek elválasztva; vég-/sarokvédelem a szállítási sérülések elkerülése érdekében
Tengerre alkalmas védelem	Vízálló alátét + rozsdagátló-réteg a hosszú óceáni utakhoz
Szállítási módok	Szabványos konténer (20/40 láb), LCL vagy lapos-rack / breakbulk – a tag méretéhez és a porthoz igazítva
Jelzés	Minden tag rajzszámmal/cikkkóddal van megjelölve a webhelyen való egyszerű egyeztetés érdekében



Szállítás és minimális rendelés (FOB, tengeri szállítás előtt)



Tétel	Részlet
Szabványos szakaszok	≈ 3-4 hét átfutási idő
Személyre szabott{0}}tagok	≈ 6-8 hét átfutási idő
MOQ	5 tonna darabonként; a kis próbarendek eseti megbeszélése
Incoterms	FOB, CIF / CFR vagy DDP ízlés szerint
Dokumentáció	csomagolási lista, kereskedelmi számla, fuvarlevél + ellenőrzési jegyzőkönyvek
Idézet	rajz + mennyiség + kihordás → osztályozási tanácsok és leszállási-költségbecslés, rejtett tételek nélkül





GYIK



Biztosít mérnöki vagy tervezési támogatást, ha nincs teljes rajzom?



Igen. Ha az Ön acélváza még tervezési szakaszban van, szerkezeti mérnökeink az Ön fesztávolsága, terhelése és térelrendezése alapján méretezhetik az oszlopokat és a gerendákat, majd elkészíthetik a szükséges műhelyrajzokat.



Mennyi ideig tartanak az acél oszlopok és gerendák?



Megfelelő bevonattal és karbantartással az acélváz évtizedekig szolgál. Tűzi-mártás-horganyzott vagy jól-festett külső tagok sok éven át ellenállnak a korróziónak komolyabb munka nélkül.



Az acéloszlopok és gerendák tűzállók-?



A nyers acél veszít szilárdságából magas hőmérsékleten, ezért amikor a tűzvédelmi szabályzat megköveteli, védelmet adunk hozzá – duzzadó bevonat vagy burkolat – a tag által előírt tűzállósági fokozatnak megfelelő méretben, és közöljük a befejezési lehetőséget.



Mi a különbség a melegen{0}}hengerelt és a hegesztett{1}}elemek között?



A melegen{0}}hengerelt profilok a malomból szállított szabványos profilok, ideálisak az általános fesztávhoz. A hegesztett{2}}elemeket lemezekből állítják elő az Ön pontos méretei szerint, a legjobb, ha egy szabványos szakasz nem bírja a terhelést, vagy nem illeszkedik a fesztávhoz.



Mi határozza meg az acéloszlop vagy gerenda árát?



Főleg öt dolog: nyersacél ár, mennyiség, acélminőség, gyártás összetettsége (vágás, hegesztés, felületkezelés) és tengeri szállítás a kikötőbe. Küldje el rajzát és mennyiségét, és mindegyiket tételesen bontjuk.



Meglátogathatom a gyárat vagy megnézhetem először a gyártást?



Üdvözöljük. Bejárhatja műhelyünket, megnézheti a hegesztést és a minőségellenőrzést, és még a szállítás előtt is megszervezheti a harmadik fél általi ellenőrzést. Ha nem tud meglátogatni, gyártási videókat és ellenőrzési fotókat küldünk.



Szállítanak az én országomba/régiómba?



Ázsiában, Európában, Afrikában, Amerikában és Óceániában 40+ országot látunk el hagyományos konténerrel, LCL-vel, lapos állványos vagy nagyméretű raklappal. Mondja el nekünk a célportot, és megerősítjük a legjobb útvonalat.



Milyen felületkezelési és bevonási lehetőségek állnak rendelkezésre?



Csak alapozó, két-csomagos (epoxi/poliuretán) rendszer vagy tűzi-horganyzás, az Ön specifikációihoz (pl. RAL) illeszkedő színekkel. Azt tanácsoljuk, hogy az Ön éghajlatának és expozíciójának megfelelő felületet válassza ki.



Kína egyik legprofesszionálisabb oszlop- és gerendagyártójaként és beszállítójaként világ{0}}vezető gyártóberendezésekkel és erős gyártási képességekkel rendelkezünk. Biztos lehet benne, hogy egyedi oszlopokat és gerendákat vásárol versenyképes áron gyárunkból. Árajánlatért lépjen kapcsolatba velünk most.
