Vegyes acél





A vegyes acél az összes nem{0}}elsődleges szerkezeti acél alkatrészre vonatkozik, amely egy épület vagy ipari létesítmény befejezéséhez szükséges. Míg a szerkezeti acél oszlopok, gerendák, rácsok, szelemenek és főbb csatlakozások képezik az elsődleges teherhordó keretet, a különféle acélok a másodlagos alkatrészeket takarják, amelyek működőképessé, biztonságossá és hozzáférhetővé teszik a szerkezetet az utasok és a karbantartó személyzet számára.

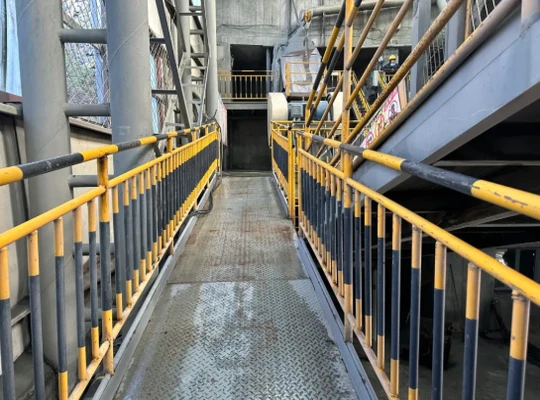

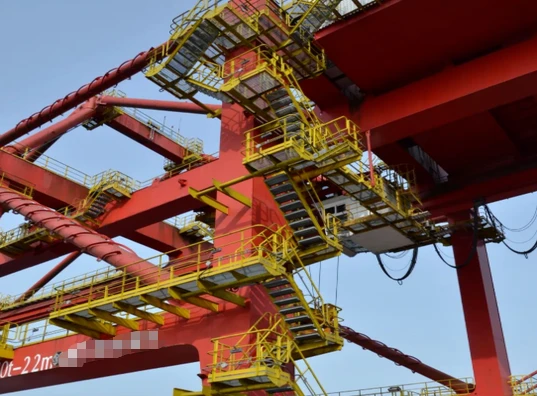

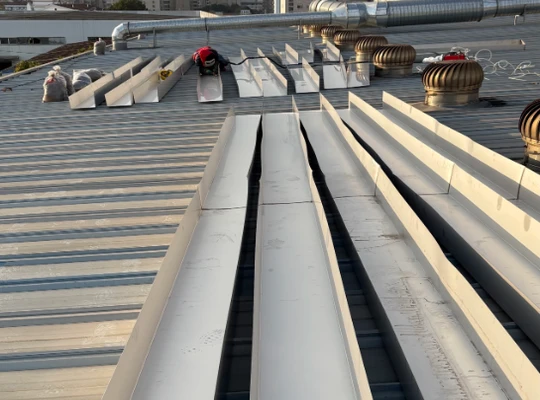

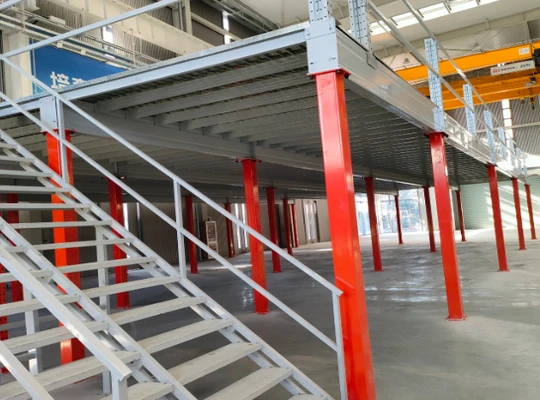

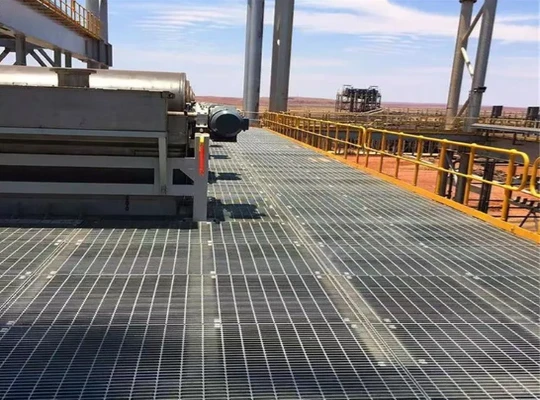

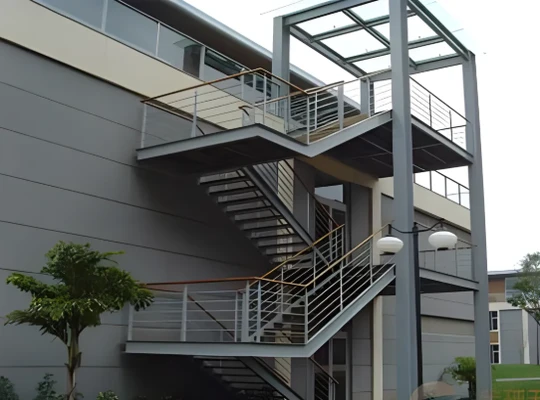

A különféle acélok körébe általában tartoznak a lépcsők és lépcsőfokok, korlátok és kapaszkodók, acélrácsok és padlólemezek, létrák és feljárók, lábujjak és biztonsági ketrecek, ereszcsatornák és vízelvezető alkatrészek, beágyazások, oszlopok, berendezések támasztékai és építészeti fémszerkezetek. A gyakorlatban minden olyan acélból készült termék, amely nem része a fő szerkezeti keretnek, de a projekthez szükséges, a különféle acélok közé tartozik – ezért az észak-amerikai építőiparban "vegyes fémeknek" is nevezik.





Bár a különféle acélok kisebb tonnát képviselnek, mint az elsődleges szerkezeti acél, kritikus fontosságú a projekt befejezése és a megfelelőség szempontjából. A lépcsők és korlátok közvetlenül befolyásolják a személyzet biztonságát, és meg kell felelniük az OSHA, az IBC és a helyi építési szabályzat követelményeinek. A rácsok és a platformok határozzák meg a járda terhelhetőségét és a csúszásállóságot. Az ereszcsatornák és vízelvezető rendszerek védik a szerkezetet a vízkárok ellen. Mivel ezek az alkatrészek kiterjedt gyártási részleteket foglalnak magukban – csatlakozások, hegesztések, felületkezelések és előírások betartása –, a különféle acélok gyakran több mérnöki figyelmet igényelnek tonnánként, mint az elsődleges szerkezeti acél.









A GNEE különféle acéltermékeit ipari üzemekbe, kereskedelmi épületekbe és infrastrukturális projektekbe exportálták Délkelet-Ázsiában, a Közel-Keleten, Afrikában és Dél-Amerikában. Gyártásunk kiterjed a lépcsőkre, korlátokra, rácsokra, láblécekre, létrákra és vízelvezető rendszerekre – amelyeket úgy gyártunk, hogy megfeleljenek a különféle helyszíni feltételeknek, a nemzetközi szabványoknak és a szabályozási kereteknek.





Gyártási képességek



Gyártási létesítményünk CNC vágási, nyírási, lyukasztási, fúrási, szemcseszórás- és festési lehetőségekkel rendelkezik a különféle acélfeldolgozáshoz.



Tétel	Felszerelés	Egyéb acél alkalmazás

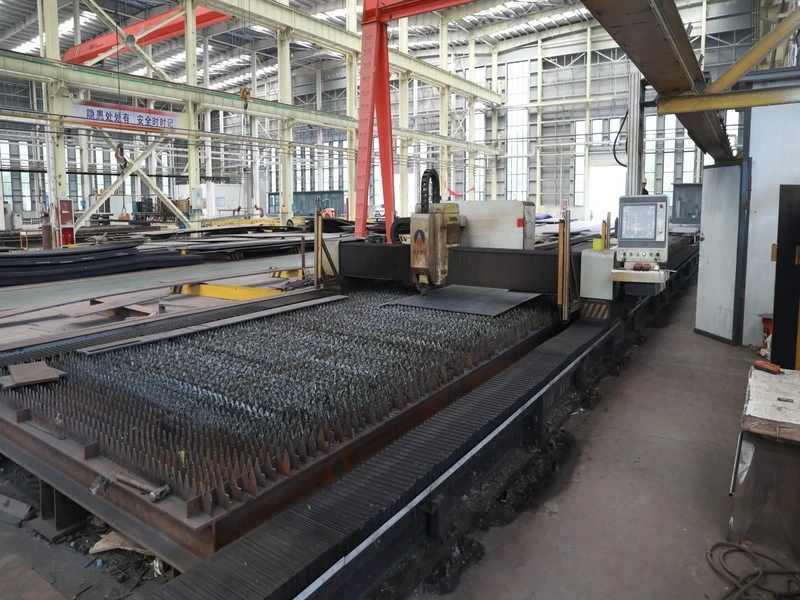

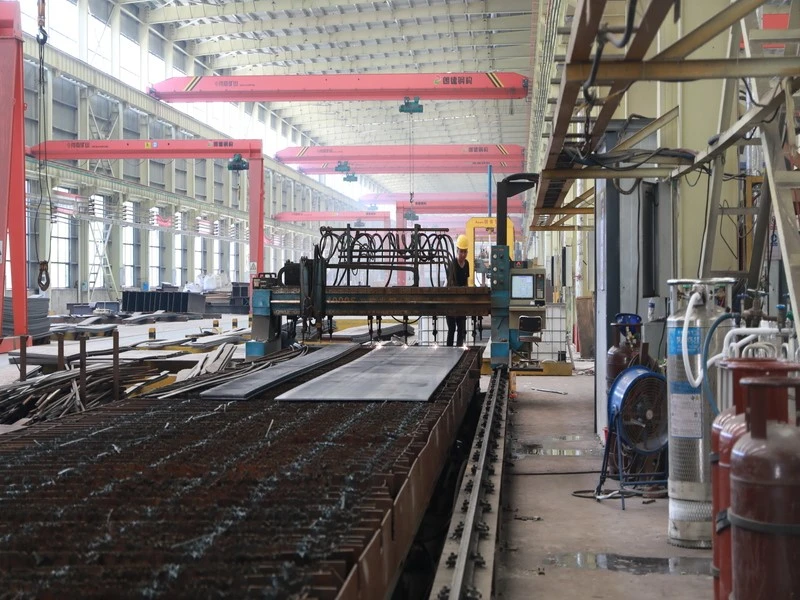

Vágás	3,2m × 23m CNC koordinátavágó gép; portálos CNC vágógép	Lépcsőrögzítők, lépcsők, lábujjak, alaplemezek

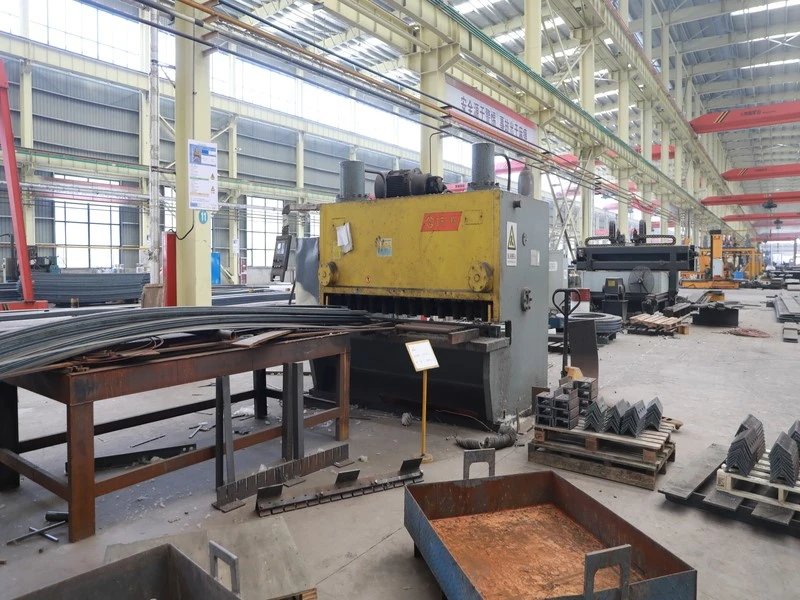

Nyírás	25mm × 2500mm CNC hidraulikus guillotine olló	Ereszcsatorna lapok, lábujjak deszkák, vékony lemezek

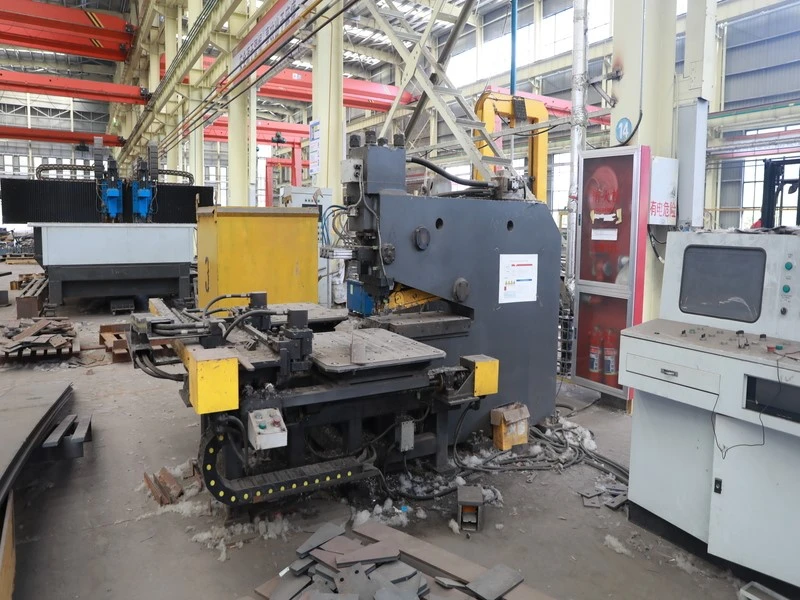

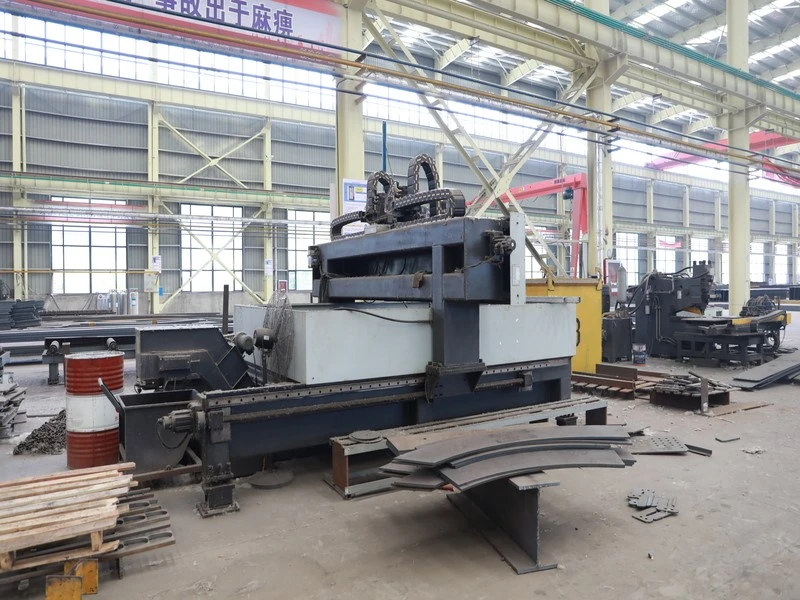

Lyukasztás és fúrás	CNC lyukasztó és fúrógép; CNC lemezfúró gép	Korlát alaplemez furatai, rögzítő furatok

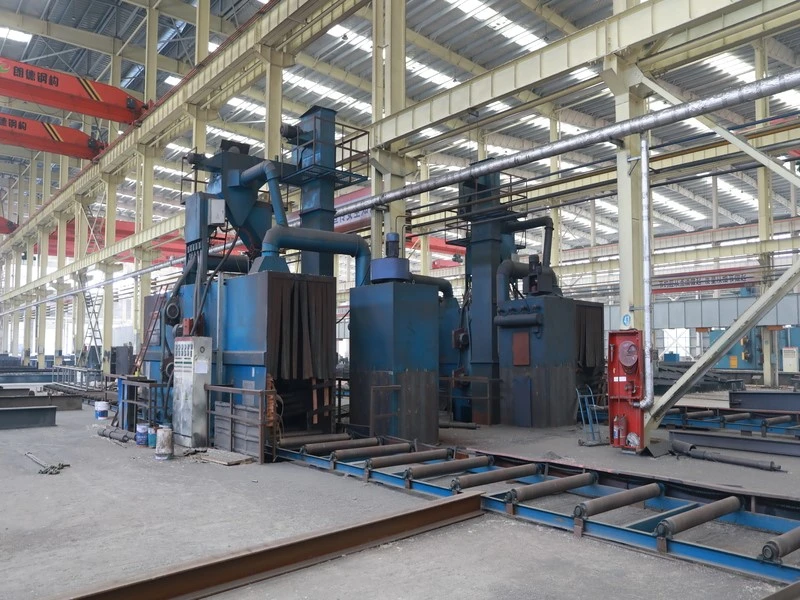

Felület előkészítés	Sörétfúvó gép	Rozsdamentesítés festés előtt

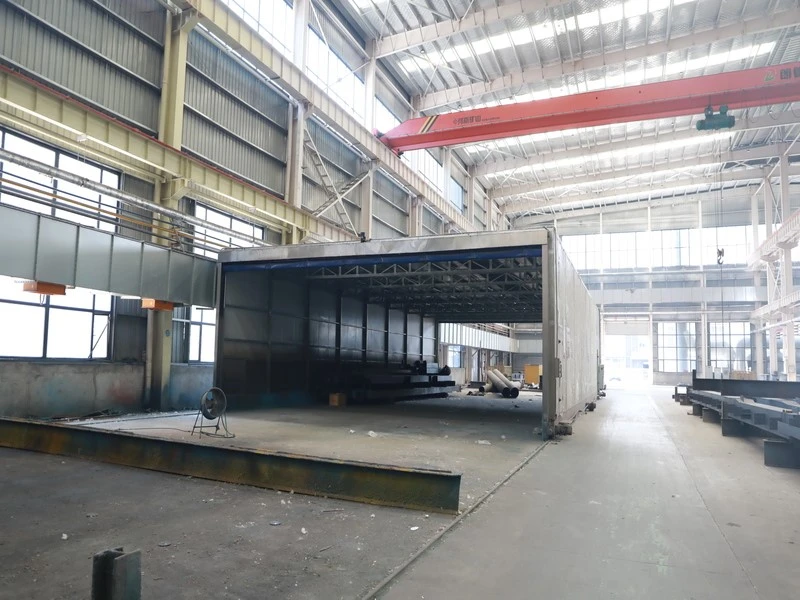

Festés	Festékszóró fülke	Alapozó és befejező bevonat
Hegesztés	FŰRÉSZ, MIG/MAG, TIG	Lépcsők, korlátok, ereszcsatornák szerelőhegesztése





Gyártási folyamat



Különféle acélgyártásunk a nyersanyagtól a késztermékig áramvonalas folyamatot követ.

Színpad	Művelet	Ellenőrző pont
1. Vágás	Lemezek, rudak és szelvények CNC vágása és nyírása műhelyrajzok szerint	Tipikus tűrés ±2 mm; projektspecifikáció vagy bolti rajz szerint
2. Lyukasztás és fúrás	Csavarlyukak és rögzítő furatok az alaplemezeken és a csatlakozólemezeken	Furat helyzete ±1,5 mm jellemző; tervezési követelmény szerint; sorjázás
3. Hegesztési összeállítás	Lépcső-, korlát-, ereszcsatorna- és lábujjak szerelvények-felszerelése és hegesztése	A hegesztés mérete és hossza projektspecifikációnként; AWS D1.1 referenciaként; szemrevételezéses ellenőrzés
4. Felület előkészítés	Sörétszórás a rozsda és marási lerakódás eltávolítására	Felületi tisztaság az ISO 8501-1 szerint Sa 2.5
5. Festés	Alapozó és befejező bevonat a festékszóró fülkében	Bevonat vastagsága projektspecifikációnként
6. Végső ellenőrzés	Méretellenőrzés, hegesztésellenőrzés, bevonatellenőrzés	Üzleti rajzok és projektspecifikációk









Minden különféle acélrendelés öt{0}}lépcsős ellenőrzésen esik át a kiszállítás előtt. Fenntartjuk a teljes nyomon követhetőséget a nyersanyagtól a késztermékig, és teljes minőségi dokumentációt biztosítunk az export vámkezeléséhez és az ügyfél jóváhagyásához.



Minőség-ellenőrzési folyamat

Színpad	Ellenőrzési tartalom	Módszer / Szabvány
1. Bejövő anyag	Anyagminőség-ellenőrzés, méretellenőrzés, felületi hibák vizsgálata	MTC felülvizsgálat + spektrométer teszt
2. Folyamatban-hegesztés	Hegesztési szemrevételezés, varratméret mérés	AWS D1.1, ISO 5817
3. NDT (szükség szerint)	Ultrahangos vizsgálat (UT), mágneses részecske vizsgálat (MT) kritikus hegesztéseken	ISO 17640 / ISO 17638
4. Galvanizálás ellenőrzése	Bevonat vastagsága, tapadása, felületi egyenletessége	ISO 1461, ASTM A123
5. Végső ellenőrzés	Méretellenőrzés, összeszerelés{0}}felszerelés, felületkezelés, csomagolás ellenőrzése	Projektbolt rajzai



Dokumentum ellenőrző lista elérhető

Dokumentum	Cél
Anyagvizsgálati tanúsítvány (MTC)	Megerősíti az alapanyag minőségét és kémiai összetételét
Malomvizsgálati bizonyítvány	Nyomon követhetőség acélgyári hőszámig
Galvanizálási bizonyítvány	Megerősíti a bevonat vastagságát az ISO 1461 szerint
NDT jelentés	Hegesztési ellenőrzés eredményei (UT/MT)
Harmadik-felülvizsgálati jelentés	SGS / BV / TÜV ellenőrzési tanúsítvány (kérésre)
Bolti rajzok	Beépített gyártási rajzként- a telepítéshez
Csomagolási lista & CO	Vámkezelési okmányok kivitelhez







Különféle acél alkatrészeket gyártunk három anyagkategóriában. Minden anyagot a szolgáltatási környezet, a projekt specifikációja és a vonatkozó építési szabályzat alapján választanak ki.



Anyag	Osztályok és egyenértékűek	Felületkezelés	Tipikus alkalmazások	Szolgáltatási környezet
Szénacél	Q235 / Q345 (ASTM A36 / A572 Gr.50, BS EN 10025 S235JR / S355JR, JIS SS400 / SM490, AS/NZS 3678 Grade 250 / 350)	Bolti alapozó, alkid festék, epoxi bevonat	Acél beltéri lépcsők, lépcsőfokok, lépcsősorok, szerkezeti korlátok, csőkorlátok, acél orr-deszkák, emelvényrácsok, padlólemezek	Száraz, beltéri, ellenőrzött környezet
Tűzi-horganyzott acél	Q235 / Q345 cinkbevonattal (ASTM A123, ISO 1461, AS 1216)	Tűzi-horganyzás, horganyzás, átl. 70 μm vagy annál nagyobb (anyag vastagsága 6 mm vagy annál nagyobb)	Horganyzott lépcsőfokok, horganyzott járőrácsok, horganyzott kapaszkodók, horganyzott létrák, biztonsági ketrecek, horganyzott orr-deszkák	Kültéri, nedvesség, eső, időjárás
Rozsdamentes acél	SS304 / SS316 (ASTM A240 lemezhez/laphoz/szalaghoz, ASTM A276 rudhoz, ASTM A312/A554 csövekhez; BS EN 10088 1.4301 / 1.4404, JIS SUS304 / SUS316)	Pácolt, passzivált, szálcsiszolt, tükörfényesített	Rozsdamentes ereszcsatornák, lefolyók, hegesztett rozsdamentes korlátok, rozsdamentes lépcsőrendszerek, rozsdamentes platformrácsok	Tengerparti, tengeri, vegyi, petrolkémiai, élelmiszer-{0}}minőségű

Megjegyzés: Az anyagminőséget a projekt specifikációja, a vonatkozó építési szabályzat és a szolgáltatási környezet alapján választják ki.





A GNEE-nél tisztában vagyunk azzal, hogy az anyagjóváhagyás gyakran az első akadály a különféle acélmegrendeléseknél – a tengerentúli ügyfelek helyi kódjaik szerint határozzák meg a minőséget, és az egyenértékűséget a gyártás előtt meg kell erősíteni. Az alábbiakban bemutatjuk szabványos anyagminőségeinket nemzetközi megfelelőkkel, projekt-alapú kiválasztási logikával a gyártási tapasztalatainkból, valamint anyagcsere útmutatást nyújtunk, amelyek segítenek meghatározni és jóváhagyni a projekthez megfelelő anyagot.



Anyagminőségek és nemzetközi megfelelők



Különféle acélokat gyártunk a következő szénacél, horganyzott acél és rozsdamentes acél minőségekben. Az alábbi táblázat a főbb nemzetközi szabványok megfelelőit mutatja.



Anyag típusa	Kína GB	USA ASTM	Európa BS EN	Japán JIS	Australia AS	Tipikus egyéb acélfelhasználás
Szénacél	Q235	A36	S235JR	SS400	250. évfolyam	Beltéri lépcsők, korlátok, lábujjak deszkák
Szénacél	Q345	A572 Gr.50	S355JR	SM490	350. évfolyam	Nagy teherbírású-rácsok, lépcsősorok, emelvénykeret
Horganyzott acél	Q235 tűzihorganyzott-	A36 + A123	S235JR + ISO 1461	SS400 + JIS H8641	250 +. évfolyam, AS 1216	Kültéri korlátok, sétányok, létrák
Rozsdamentes acél	06Cr19Ni10 (304)	304	1.4301	SUS304	304	Ereszcsatornák, hegesztett korlátok (általános)
Rozsdamentes acél	022Cr17Ni12Mo2 (316)	316	1.4404	SUS316	316	Part menti ereszcsatornák, vegyi üzem korlátok



Projekt{0}}alapú anyagválasztás



Ipari, kereskedelmi és infrastrukturális projektekben szerzett gyártási tapasztalataink alapján a következő anyagokat ajánljuk projekttípusonként.



Projekt típusa	Tipikus egyéb acéltárgyak	Ajánlott anyag	Ok
Ipari raktár (száraz, belföldi)	Lépcsők, rácsok, lábujjdeszkák	Q235 szénacél, festett	Költséghatékony-; ellenőrzött környezet
Ipari üzem (nedves, kültéri hozzáférés)	Külső lépcsők, járdarácsok, kapaszkodók	Q345 tüzihorganyzott-	Nagyobb szilárdság + cink bevonat kültéri használatra
Kereskedelmi épület (építészeti)	Lépcsőkorlátok, korlátok, dekoratív fémmunkák	SS304 vagy porszórt-szénacél	Esztétikus kivitelezés szükséges
Tengerparti/tengeri szerkezet	Ereszcsatornák, létrák, emelvényrácsok	SS316	Klorid rezisztencia
Vegyi / petrolkémiai üzem	Lépcsőrendszerek, rácsok, biztonsági ketrecek	SS316 vagy Q345 erős horganyozással	Korrozív környezet
Erőmű / nehézipar	Platformrácsok, nagy teherbírású-lépcsők, csőkorlátok	Q345 tüzihorganyzott-	Nagy terhelés + kültéri tartósság
Élelmiszer/gyógyszerészeti létesítmény	Korlátok, vízelvezető ereszcsatornák, peronok	SS304 pácolt felülettel	Higiéniai követelmény



Anyagköltség összehasonlítás



A következő költség-összehasonlítást nyújtjuk, hogy segítsünk optimalizálni az anyagspecifikációt a projekt költségvetésén belül.



Anyag	Költségindex (Q{0}})	Költségvetési stratégia megjegyzés
Q235 szénacél (festett)	1.0	A leggazdaságosabb beltéri/általános használatra
Q345 szénacél (festett)	1.05–1.10	Használja ott, ahol nagyobb teherbírásra van szükség
Tűzi{0}}horganyzott (Q235/Q345)	1.15–1.25	Standard választás kültéri különféle acélokhoz
SS304 rozsdamentes acél	2.5–3.0	Tartsa fenn a látható/korróziós{0}}tárgyak számára
SS316 rozsdamentes acél	3.5–4.0	Kizárólag tengerparti/kémiai környezetre vonatkozó tartalék

Megjegyzés: A szűkös költségvetésű projekteknél gyakran vegyes -anyagstratégiát javasolunk – horganyzott szénacél szerkezeti elemekhez (lépcsők, rácsok) és rozsdamentes acél csak kritikus korróziós-elemekhez (ereszcsatornák, part menti korlátok) – a projekt teljes költségének optimalizálása érdekében a teljesítmény feláldozása nélkül.



Kulcsfontosságú kiválasztási szempontok



Az anyagon és a költségeken túl a következő tényezők határozzák meg, hogy egy különféle acélelem megfelelően működik-e a használat során.



Kategória	A kulcs kiválasztásának mérlegelése
Lépcsőrendszerek	A szög határozza meg a típust: 30 -45 fokos szabványos lépcsők, 50 -70 fokos hajólétrák, 75 -90 fokos rögzített létrák. Határozza meg a szöget korán.
Korlátok és korlátok	A magasság/terhelés szabványonként eltérő: OSHA 42" / 200 lbf; BS EN ISO 14122 1,000 mm / 1000 N. Gyártás előtt erősítse meg az irányadó kódot.
Acél rács	A fogazott felület kötelező olajos/nedves környezetben. A járműforgalom esetében a csapágyrudak mérete NAAMM terhelési táblázat szerint – az alulméretezés gyakori hiba.
Biztonsági tartozékok	A 4 láb feletti nyitott{0}}oldalas platformokon (OSHA) orrdeszkák szükségesek. Használjon tűzi-horganyzást kültéren – a festett lábujjdeszkák az aljánál korrodálódnak.
Vízelvezetés	Az ereszcsatorna profiljának/vastagságának meg kell egyeznie a vízgyűjtő területtel és a csapadékkal. Tengerparti projektek: SS316 pácolt felülettel - SS304 gödrök 5-10 év alatt.





A legtöbb különféle acélmegrendelés személyre szabott,{0}}projektrajzok alapján készül. Eljárásunkat úgy alakítottuk ki, hogy minimálisra csökkentsük a kommunikációs hiányosságokat, és biztosítsuk, hogy pontosan azt kapja meg, amit a projektje igényel – az első megkereséstől a konténerbetöltésig.



Lépés	Színpad	Mi történik	Amire szükségünk van Öntől
1	Érdeklődés és konzultáció	Felülvizsgáljuk igényeit, és megerősítjük a megvalósíthatóságot	Projekt hatóköre, mennyisége, célkikötője
2	Rajz megerősítése	Áttekintjük rajzait, vagy a specifikációk alapján terveket javasolunk	Rajzok (DWG/PDF), vagy vázlatok méretekkel
3	Idézet	Részletes árajánlat, beleértve az anyagot, gyártást, felületkezelést, csomagolást, fuvarozást	A specifikációk és mennyiségek megerősítése
4	Bolt rajz	Gyártási rajzokat készítünk az Ön jóváhagyására a gyártás előtt	A bolti rajzok áttekintése és jóváhagyása
5	Termelés	Vágás, alakítás, hegesztés, felületkezelés jóváhagyott rajzok szerint	—
6	Minőségellenőrzés	Öt-szakaszos ellenőrzés minőségbiztosítási folyamatunkonként; harmadik fél általi ellenőrzés, ha kérik	—
7	Csomagolás és berakodás	Export{0}}normál csomagolás; konténer rakodás fotókkal	—
8	Szállítás és dokumentumok	Teljes exportdokumentum (MTC, CO, csomagolási lista, B/L) biztosított	—







A különféle acélelemek alakja és mérete változó, ezért a biztonságos tengeri szállításhoz testreszabott csomagolási megoldások szükségesek. Az alábbiakban megtalálja azokat az információkat, amelyekre szüksége van a rendelés megtervezéséhez – átfutási idők, minimális mennyiségek, csomagolási módok és szállítási lehetőségek.



Csomagolási módszerek



Minden terméktípust geometriájának, súlyának és felületkezelésének megfelelően csomagolunk, hogy elkerüljük a kezelés és az óceáni szállítás során bekövetkező sérüléseket.

Termék	Csomagolás módja	Védelem

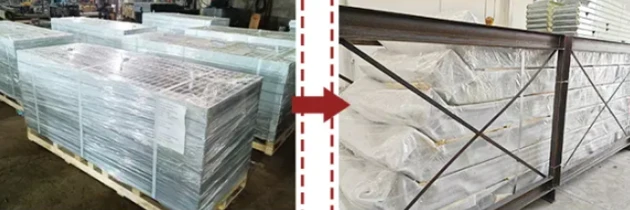

Acél rácsok	Acél raklapok, hevederekkel kötve	Elválasztók a rétegek között a cinkkárosodás megelőzésére; nedvszívó zacskók
Lépcsőrendszerek	Raklapokhoz csavarozott acélkeretek	Sarokvédők a korlátokon; buborékfólia a széleken

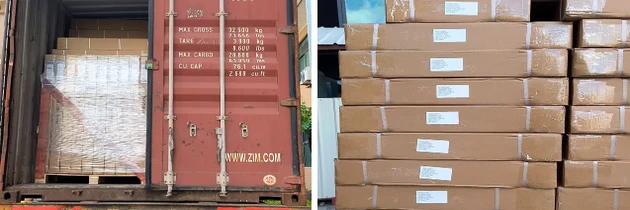

Korlátok és kapaszkodók	Fa ládák	Egyedi hüvelyek a rozsdamentes acél síneken a karcolás elkerülése érdekében
Ereszcsatornák	Fa tokokba ágyazva	Habbetétek a profilok között; nedvesség ellen lezárva
Lábujj deszkák	Raklapra csomagolva	Élvédők; vízálló csomagolás



Szállítási lehetőségek



Rugalmas szállítási feltételeket és több berakodási kikötőt kínálunk, hogy megfeleljenek az Ön projektlogisztikájának. A konténerbetöltést fényképekkel dokumentálják, mielőtt lezárják az ellenőrzéshez.



Tétel	Opciók	Megjegyzések
Szállítási feltételek	FOB, CIF, CFR, DAP	Rugalmas az Ön preferenciája szerint
Konténer típusa	20GP, 40GP, 40HQ / 20GP,40GP,40HQ	LCL mintarendelésekhez elérhető
Fényképek betöltése	A tartály lezárása előtt biztosított	A csomagolás és a rakodás minőségének ellenőrzéséhez
Követés	A konténerszám és a szállítási frissítés	Feltöltés után biztosítjuk



Átfutási idő és MOQ



Termék típusa	Átfutási idő	MOQ
Acél rácsok	15-25 nap	100 m²
Korlátok és korlátok	25-35 nap	200 m
Lépcsőrendszerek	25-35 nap	5 szett
Lábujj deszkák	15-25 nap	200 m
Ereszcsatornák	20-30 nap	500 m
Egyedi gyártmányok	35-45 nap	Átruházható

Megjegyzés: A mintarendeléseket és a kis próbarendeléseket szívesen fogadjuk. Sürgős gyártás felár ellenében elérhető.







Kína egyik legprofesszionálisabb különféle acélgyártójaként és -beszállítójaként világ{0}}vezető gyártóberendezésekkel és erős gyártási kapacitással rendelkezünk. Biztos lehet benne, hogy testreszabott különféle acélt vásárol versenyképes áron gyárunkból. Árajánlatért lépjen kapcsolatba velünk most.
