A 10/13-as szabály megértése a héj- és csöves hőcserélőkre: Útmutató új mérnökök számára

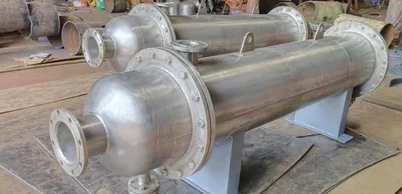

A 10/13-as szabály útmutatást ad a tervezési nyomások meghatározásáhozhéj és cső hőcserélők.
Leegyszerűsítve azt biztosítja, hogy a kisebb nyomású oldal tervezési nyomása (legyen az a héj vagy a csőoldal) a nagyobb nyomású oldal tervezési nyomásának legalább 10/13-ára legyen beállítva.
Miért fontos a 10/13-as szabály?
Ez a szabály döntő szerepet játszik a hőcserélők biztonságának és hatékonyságának biztosításában. Ennek az elvnek a betartásával minimálisra csökkentjük a mechanikai sérülések kockázatát, különösen váratlan események, például csőszakadás esetén.
Példa: Vegyünk egy tervezési adatot egy héj- és csőhőcserélőhöz, ahol a héjoldali tervezési nyomás 34 barg, a csőoldali tervezési nyomás pedig 43 barg. Ha csőszakadás történik, a héj 43 barg nyomást fog tapasztalni.
A Shell ellenáll a nyomásnak? Igen, lehet. A héjat 1,3 × 34 barg=44.2 barg nyomáson hidrotesztelték. Ezért a héj tervezési nyomásának a csőoldal maximális megengedett üzemi nyomásának (MAWP) 10/13-ának kell lennie.
Ebben az esetben 10/13 × 43.7=33.6 bár (34-re kerekítve).
Íme néhány kulcsfontosságú pont az ASME VIII Div 1-hez kapcsolódóan
Hidroteszt: Nyomástartó edény vagy hőcserélő gyártása után hidrosztatikai vizsgálatot kell végezni. Ez a teszt a berendezés sértetlenségét vízzel feltöltve és nyomás alkalmazásával értékeli.
Tesztnyomás: Az ASME VIII Div 1 előírja, hogy a vizsgálati nyomásnak legalább 1,3-szorosának kell lennie a MAWP-nek.
Következtetés:A 10/13-as érték biztosítja, hogy még ha az alsó oldalon a nyomás emelkedik is a felső oldalhoz, az nem haladja meg a próbanyomás határértékét.
A rendszer biztonságának másik módja a nyomáscsökkentő szeleprendszer alsó nyomású oldalra történő felszerelése.
Ha testreszabott hőcserélőre van szüksége speciális munkakörülményekhez (pl. ultra-nagy nyomású szerkezet, titánötvözet anyag, több-áramlási csatornás kialakítás), bármikor elküldheti érdeklődését, vagy kapcsolatba léphet velünk. A mélyreható-kommunikációt követően konkrét specifikációkat és műszaki terveket szállítunk Önnek.
Email:global@gneesteels.com
GYIK
K: Mi a 10 13 szabály a héj- és csöves hőcserélőre?
V: Egyszerűen fogalmazva, biztosítja, hogy a kisebb nyomású oldal tervezési nyomása (legyen az a héj vagy a csőoldal) a nagyobb nyomású oldal tervezési nyomásának legalább 10/13-ára legyen beállítva.
K: Milyen előnyei vannak a héj- és csöves hőcserélőnek?
V: Jelentős karbantartási előnyeik is vannak: a héj- és csöves hőcserélők felépítése egyszerűbb karbantartást, nagyobb biztonságot és általános problémamentes működést tesz lehetővé. A héj- és csöves hőcserélők kialakítása lehetővé teszi a szivárgások gyors azonosítását és a berendezés többi részétől való védelmét.
K: Mi a hőcserélő és mi a funkciója?
V: A hőcserélő egy olyan rendszer, amelyet a forrás és a munkaközeg közötti hőátvitelre használnak. A hőcserélőket hűtési és fűtési folyamatokban egyaránt használják. A folyadékokat szilárd fal választja el egymástól, hogy megakadályozza a keveredést, vagy közvetlenül érintkezhetnek egymással.
K: Mi a három típusú hőcserélő?
V: A konstrukció{0}}alapú besorolás a hőcserélőket fizikai felépítésük és kialakításuk alapján kategorizálja. Tartalmaz olyan típusokat, mint a héj- és cső-, lemez- és bordáscsöves hőcserélők, amelyek mindegyike eltérő tulajdonságokkal és előnyökkel rendelkezik a hőátadási alkalmazásokban.
K: Hol használ hőcserélőt?
V: A hőcserélőket számos területen használják, beleértve a légkondicionálást, vegyi üzemeket, petrolkémiai üzemeket, kőolaj-finomítókat, erőműveket, földgázfeldolgozást, hűtést, szennyvízkezelést és helyiségfűtést.
